1.

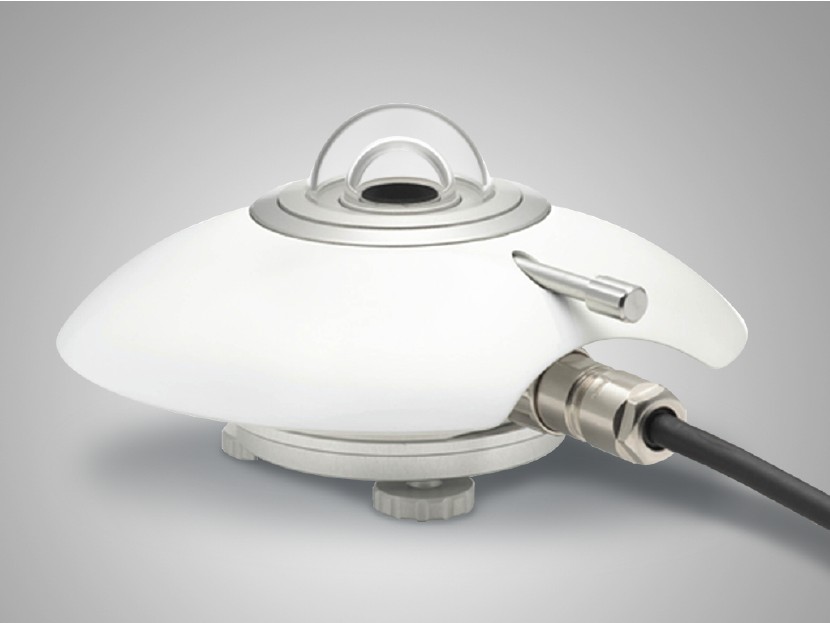

pirhelyometrenin aksine, yeryüzüne doğrudan gelen değil, dağınık ve etrafa yayılmış olan güneş radyasyonunu ölçmeye yarayan alet.

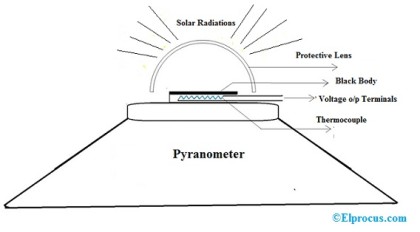

şekil üzerinden basitçe anlatayım:
görselin kaynağı
"protective lens" denen kısım koruyucu mercek. pirhelyometredeki gibi düz değil de kubbe şeklinde olmasının nedeni, etrafa saçılmış olan radyasyonu her yönden toplayabilmesini sağlamak.
"black body" denen kara cisim bölgesi, içeriye giren ışığı emerek ısınan kısım. "thermocouple" yani termokupl ısıyı ölçen bir sensör türü. termopil olarak da karşımıza çıkabilir. zaten termopil dediğimiz şey, bir dizi termokuplun bir araya gelmesiyle oluşturuluyor. bu parçanın bir eklemi kara cisme, diğer eklemi elektrik sinyali üreten devreye bağlı.
çalışma prensibi pirhelyometre ile hemen hemen aynı. yine ısınan bir siyah cismimiz var ve termokuplun buna bağlı kısmı da bununla beraber ısınıyor. buna bağlı olmayan eklem, yani referans eklemi (yahut soğuk eklem) ısınmadığı için aradaki ısı farkı nedeniyle elektriksel bir hareketlilik meydana geliyor. şekilde "voltage o/p terminals" denen kısım, ortaya çıkan voltajı bir voltmetre aracılığıyla okuyor ve çıktı olarak bize veriyor. bu sayede ölçülen bölgedeki radyasyon yoğunluğu hesaplanabiliyor.
görselin kaynağı
şekil üzerinden basitçe anlatayım:
görselin kaynağı
"protective lens" denen kısım koruyucu mercek. pirhelyometredeki gibi düz değil de kubbe şeklinde olmasının nedeni, etrafa saçılmış olan radyasyonu her yönden toplayabilmesini sağlamak.
"black body" denen kara cisim bölgesi, içeriye giren ışığı emerek ısınan kısım. "thermocouple" yani termokupl ısıyı ölçen bir sensör türü. termopil olarak da karşımıza çıkabilir. zaten termopil dediğimiz şey, bir dizi termokuplun bir araya gelmesiyle oluşturuluyor. bu parçanın bir eklemi kara cisme, diğer eklemi elektrik sinyali üreten devreye bağlı.
çalışma prensibi pirhelyometre ile hemen hemen aynı. yine ısınan bir siyah cismimiz var ve termokuplun buna bağlı kısmı da bununla beraber ısınıyor. buna bağlı olmayan eklem, yani referans eklemi (yahut soğuk eklem) ısınmadığı için aradaki ısı farkı nedeniyle elektriksel bir hareketlilik meydana geliyor. şekilde "voltage o/p terminals" denen kısım, ortaya çıkan voltajı bir voltmetre aracılığıyla okuyor ve çıktı olarak bize veriyor. bu sayede ölçülen bölgedeki radyasyon yoğunluğu hesaplanabiliyor.
görselin kaynağı
