1.

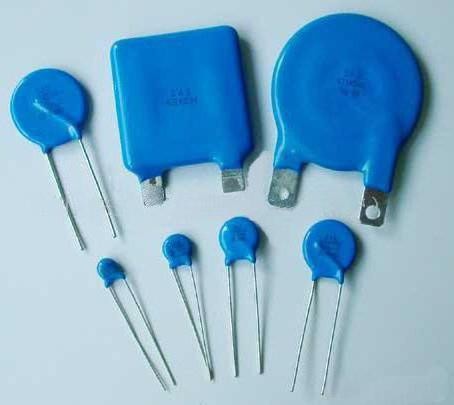

bir elektrik devresindeki voltaj dalgalanmalarını kontrol eden doğrusal olmayan direnç. voltage dependent resistor* kelimelerinin baş harfleri nedeniyle vdr olarak da bilinir.
görselin kaynağı
görselin kaynağı
devamını gör...
2.
eskiden çok görürdüm bunlardan. normal dirençler küçük silindirler halinde ve üstünde hangi maddelerin kullanıldığını gösteren renkler var.
devamını gör...
3.
varistör üzerinde yazılı gerilim değerinin altındaki gerilimlerde neredeyse hiç akım geçirmeyen, yalıtkan bir devre elemanıdır. genellikle çinko oksitten yapılır. gerilim üzerinde yazılı değerin üstünde yazılı değerin üstüne çıkarsa varistör akım geçirmeye başlar. böylece gerilimin yükselen bölümünü üstüne alarak arka taraftaki elektrik/elektronik devreyi korur.
varistör gerilim yükselmesinin boyuna ve sıklığına bağlı olarak her aşırı gerilim koruma işleminden sonra koruyuculuğundan bir miktar kaybeder. en sonunda da tamamen özelliğini kaybeder. ilk aşırı gerilim oluşmasında da arkasındaki devre yanar.
varistör gerilim yükselmesinin boyuna ve sıklığına bağlı olarak her aşırı gerilim koruma işleminden sonra koruyuculuğundan bir miktar kaybeder. en sonunda da tamamen özelliğini kaybeder. ilk aşırı gerilim oluşmasında da arkasındaki devre yanar.
devamını gör...
4.
elektronik devreleri gelmesi gereken voltajın üzerinde gelen voltajlardan koruyan devre elemanıdır. aslında bildiğimiz dirençtir. üzerinde belirlenmiş voltajın üzerinde bir voltaj gelirse iç direncini düşürerek kısa devre konumuna geçer.
faz-nötr ya da + ve -'ye paralel bağlanır. genellikle öncesinde seri bağlı bir sigorta olur. yüksek gerilim geldiğinde kısa devreye düşerek voltaj hattına paralel bağlı olduğu için sigortanın da bozulmasını sağlar. bu sayede devreye giden yüksek voltaj kesilerek devre korunmuş olur.
sağlamlık testi ise ölçü aletinin kısa devre kademesiyle yapılır. bozuk varistörler kısa devre gösterecektir. sağlam varistörlerde ise sonsuza yakın bir direnç olduğu için buzzer ötmez. bazı varistörlerde multimetre en büyük ohm kademesine alındığında direnç ölçülebilir. fakat hepsinde ölçmeye multimetre yetmez çoğunlukla.
sanılanın aksine her zaman devrenin girişinde olmaz. bazen de çıkışında olabilir. özellikle driver, smps gibi güç kaynaklarında montaj sırasında çıkış ile giriş karıştırıldığında çıkışa 220 volt verilebilmektedir. bu amaçla çıkışta da görebilirsiniz bazen.
faz-nötr ya da + ve -'ye paralel bağlanır. genellikle öncesinde seri bağlı bir sigorta olur. yüksek gerilim geldiğinde kısa devreye düşerek voltaj hattına paralel bağlı olduğu için sigortanın da bozulmasını sağlar. bu sayede devreye giden yüksek voltaj kesilerek devre korunmuş olur.
sağlamlık testi ise ölçü aletinin kısa devre kademesiyle yapılır. bozuk varistörler kısa devre gösterecektir. sağlam varistörlerde ise sonsuza yakın bir direnç olduğu için buzzer ötmez. bazı varistörlerde multimetre en büyük ohm kademesine alındığında direnç ölçülebilir. fakat hepsinde ölçmeye multimetre yetmez çoğunlukla.
sanılanın aksine her zaman devrenin girişinde olmaz. bazen de çıkışında olabilir. özellikle driver, smps gibi güç kaynaklarında montaj sırasında çıkış ile giriş karıştırıldığında çıkışa 220 volt verilebilmektedir. bu amaçla çıkışta da görebilirsiniz bazen.
devamını gör...
