meja (yazar)

ben de nickimi "meja dayı" mı yapsam acaba?

süpernovalar sönmesin diye objektife bakmadığı söylenen yazar

nötrino salıyor içimizden geçiyor

#3346803

oha shadow man i biliyor.

edit: #3348271 cevaben castlevania: symphony of the night oynamadıysanız oynayın o vakit.

#3347811

arabesk rapçi bağırması gibi oldu. yovyeeee

bu otobüsü verelim

bu kadar değerli bir bilim adamını bilmemen, hele senin gibi bilimle uğraşan birisinin bilmemesi. en kibar tabirle ayıp. seni esefle kınıyor ve 3 hayırla konseyden gönderiyorum.
bu bilim dünyasına bir hakarettir.

#3353600 anarşi. düzenin olmadığı yerde biz de ipimizi kopardık.

#3353302 sen yine iyi çıkarmışın. ben bunu deneyip yapamamıştım.

tanım: modellemeye de sarmasaydı şaşacağım yazar.

aşağıdaki linkte bir saat modülü var. ardunio ile kullanılabiliyormuş. ardunio'nun boyutları bu iş için ne kadar uygun bilmiyorum ama. ardunio mini gibi daha ufak modeller olduğunu duymuştum.

www.metehoca.com/akademi/ar...

ayrıca pic ile nasıl yapılabilir ona baktım. onu da eklemiş olayım buraya.



hangisi olursa olsun uygulamalar genelde lcd ekran ie yapılmış. senin attığın resimdeki görüntü display olduğu için ayrıca sürücü entegreler gerekir sanırım. bu saat modülü ile digitler nasıl sürülür bir fikrim yok o da ayrı bir konu. fakat senin yerinde olsam bir şekilde zorlardım digit göstergeyi. hangisi olursa olsun saat modülünden vazgeçemeyiz gibi duruyor. özellikle devre pil ile çalışacağı için ister ardunio ister pic olsun o kadar hassas davranamıyor anladığım kadarıyla.

özetle saat modülü, uygun boyutta bir ardunio ve lcd ekran ile o saati yapmak mümkün görünüyor. fakat devrenin boyu uzuyor kesinlikle. aslında devrenin boyunun uzaması işime gelir ben olsam. atıyorum 5 cm'e 10 cm olsa o da farklı bir hava katar.

saat yapmak istiyorsa bir noktaya dikkat etmesi gereken yazar.

zorunlu tanımı yaptıktan sonra konumuza dönelim. geçen gün attığım videoda bir eksik farkettim. birincisi zaten orda adam direkt saat entegresi koymuş. sen alırken modül halinde alman lazım. modül olanın içinde pili falan paket olarak her şeyi var. ikinci durum ise devreyi sürekli çalışacak halde kurdu oradaki adam. ister ardunio olsun ister pic olsun sürekli çalışmaması gerekiyor mikroişlemcinin. butona basınca saat modülünden gelen veriyi okuyup belli bir süre, atıyorum 10 saniye ekranı çalıştırıp uyku moduna alması gerekiyor. bu yapılmazsa haftada bir pil takarsın.

bu uyku modu için ardunio'da nasıl yapılır bilmiyorum ama piclerde interrupt denilen bir olay kullanılıyor. normalde biliyorsun mikroişlemciler satır satır komut çalıştırır. interrupt olmasa sürekli bahsi geçen butona basıldı mı basılmadı mı kontrol etmek gerekir. bu da özellikle pille çalışan devrelerde pilin bitmesine sebep olur. zaten sürekli görevini yerine getiren komutların arasına butona basılırsa şunu yap desen bile işlemci o komut satırına gelmeden işini yapamaz. örneğin 5 saniye boyunca led yansın komutunu verdiğinde sen butona bassan bile 5 saniye ledi yakmadan o buton kontrolünü yapamaz. çok hızlı çalışan devrelerde problem olmazken çoğu devrede bu problemdir.

gelelim bu sorunun nasıl aşıldığına. pic içinde interrupt denilen özel bir register bulunur. bu register'a ait belli bir pin bulunur. bizim olayımız saat olduğu için önce 10 saniye saat modülünden gelen bilgileri okuyacak yazılım. sonra kendini uyku moduna alacak ki mikroamper seviyelerine kadar düşürecek güç tüketimini. saat modülü zaten kendi pili ile çalıştığı için saatin çalışmasında problem yok. uyku modundan çıkmak için buton ile interrupt pinine elektrik vereceğiz. bu sayede uyku modundan uyanıp ekranda saati gösterip tekrar uyku moduna girecek.

interrupt komutunun asıl olayı zaten eğer benim ilgili pinime elektrik gelirse önceden ayarlanan komutları çalıştırırım demek. bunun için kapı zili örneği verilir. surekli gidip kapıyı kontrol etmezsin biri geldi mi diye. eğer zile basılırsa işini gücünü bırakıp kapıya bakarsın. işlemcilerde bu olay donanımsal bir özelliktir. muhtrmelen ardunio içinde de vardır bu tür bir sistem.

bir diğer konu ise saat üzerinde kullanılan borular neden kullanıldığını bilmesem de bazı devrelerde gerçekte de var. elektronikçilere gösterip bulunabilecek bir şey gibi duruyor.

diğer konu ise digit konusu. eğer 8 rakamındaki digitten istiyorsan saat ve dakika için 4 karakter eder. bu da 4 entegre kullanman gerekli anlamına gelir. piyasada 4 karakter çalıştıran entegre muhtemelen vardır. yoksa 4 entegre kullanacaksın anlamına geliyor. bu entegrelerin olayı şu. ister ardunio olsun ister pic olsun 4 karakter için bir karakter 7 ledden oluştuğu için 7x4=28 artı bir de ortak eksi ya da ortak artı olarak 29 çıkış pinine ihtiyacın olur. aradaki noktaları saymadım daha. bu kadar fazla çıkış pinine büyük işlemcilerle ulaşabilirsin ancak. bu kadar fazla çıkış pinine ulaşabilsen bile işlemciler aynı anda çok ledi süremez. örneğin 12:00 yazdığında 19 led çalışıyor noktalar hariç. entegrelerin sürme akımı yetmez buna. ha diyelim ki yeterli sayıda çıkış pinin var. dedin ki ben transistör takar akımı yükseltirim. o zaman da kolunda server gibi saatle dolaşırsın. (bkz: swh)

tabi bu digit sürmek için kullanılan entegreler daha çok az bacak sayısı ile çok digit sürmek için yapılıyor. şu an çalışma sistemini hatırlamıyorum ama iki türlü çalışma ihtimali var. birisi seri haberleşme, ı2c denen bir protokol gibi şeyler olabilir. ikincisi işlemciden entegreye gönderilecek 3-4 hanelik binary kod olabilir.

lcd ekran kullanacağım dersen 2x16 yani 2 satır 16 karakterlik lcd ekranlar çok yaygındır onları direkt sürebilirsin. 1x16'yı da kullanmak bir seçim yer darlığı açısından. hatya fantaziye kaçacağım ben dersen piyasada nokia 3310'un ya da 5110'un falan lcd ekranları var. değişik değişik fufuristik ekran bile bulabilirsin. sana kalmış. bulursam o ekranlardan atarım sonra sana.

#3356268 azıcık anksiyetem var diye böyle şeyler diyip durma ya alla ala.
tamam deli ilacımın dozajını arttırmaya çalışacam.

bu kız iyi bir insan.
bu kız doru olmaya çalışıyor.
bu kız ahlaklı olmaya çalışıyor.

hep olmaya çalıştığı için de çok iyi bir insan.
ben de bu altın kalbi kırmıştım ama tanıdıkça çok sevdim kendini.
kalbi de tipi de çok güzel.

öküzlük yapmayın bu kıza hıı!

aklıma geldikçe darladığım yazar.

zoraki tanımdan sonra meşhuuuur saat projesi üzerinden başka bir şey anlatmak istiyorum.


yukarıdaki resime baktığında çeşitli elektronik malzemelerin çeşitli kılıf tiplerini göreceksin. diyelim ki bir devre yapmaya karar verdin. gittin elektronikçiye bana 16f628 ver dedin. sana resimdeki dip kılıftan verir. dip kılıfta olanlar elektronik kartta deliklere takılarak monte edilir.

fakat senin devrende çok az yer varsa doğal olarak yerden kazanmaya çalışırsın. yukardaki kılıf tipi yerine yollarla oluşturulmuş delik olmayan bir şekilde elektronik karta malzemeni monte etmek için sana sw yazan tip kılıf tipi lazım olur. o resimde yazan kodları ben de ezberden bilmiyorum açıkçası. bir dünya kılıf tipi var.

bunu neden anlattım? saat fotoğrafına baktığımızda pilin alt kısmında entegre görülüyor. bu tür yüzeye takılan entegrelere genelde yukardaki kodlardan ziyade smd derler. surface mounted manasında. sen devreni proteus gibi bir elektronik simülasyon programında test edip çalıştırdıktan sonra sıra devreyi oluşturmaya gelecek. standart kılıf tipleri iricene olur. resimdeki gibi şık olmaz, daha fazla yer kaplar fakat olur.

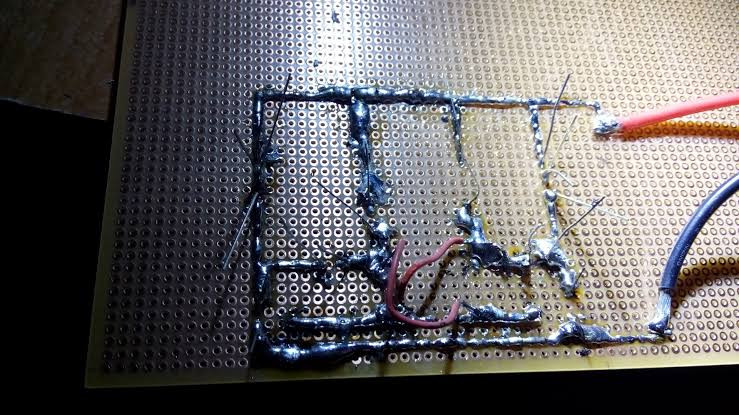

tam olarak yukardaki gibi olur görüntüler. delikli plaket en kolayıdır. ikinci seçeneğin ise bakırlı plakete print kalemle devreyi çıkarmaktır. devrenin tersini kalemle kendi çizip asite atıyorsun. çizdiğin yerler kalıyor. geri kalan bakırı asit yokediyor. sonra sabunlu su ile kalemle cizdiğin yerleri yıkiyorsun. artık delmeye hazır hale geliyor plaketin.

şundan;


şuna dönüşüyor.


bakırlı plaket sistemi de ikiye ayrılıyor aslında. daha doğrusu cizme sistemi ikiye ayrılıyor. birisi elinle çizmek. ikincisi ise bilgisayardan kağıda basıp kağıdı plakete yapıştırıp ütünün ısısı ile mürekkebi plakete aktarmak. bunun için a4 kağıt kullanan da var şeffaf adını bilmediğim plastiğimsi bir kağıt kullanan da var.


plakete aktardıktan sonra asit yöntemi yine. bu asitin bir adı var da onu unuttum. elektronikcilerde satılıyor. tuz ruhu ile karıştırıp yapilan bir çözelti. eğer ben yüzey montaj entegreler kullanacağım dersen bilgisayardan çıktı alıp karta aktarmak şartıyla bu yöntemi kullanabilirsin. orjinal resmimizden tek farkı renkleri olur. senin resmindeki kartta koruyucu boya atıldığı için koyu ve şık bir rengi var. o koruyucu boya elde yapılabilir bir sey mi bilmiyorum. hiç araştırmadım. fakat devren bu yöntemle şöyle görünür.


hazır aklıma gelmişken bir dipnot daha düşeyim. çogu entegre ya da mikroişlemci direkt karta lehimlenmez. çünkü havyanın statik elektriği ya da 220 voltun fazından toprağına ulaşan sızıntı akım entegreleri bozar. iyi bir topraklaman ve statik elekrik koruman falan olması lazım. bu benim de çok iyi ve net bildiğim bir konu değil. o yüzden ezberden bozar diyerek geçeceğim. bu yüzden yukardaki resimdeki gibi bir soket takılır devreye. entegre, bu soketin üzerine takılır. zaten çoğu kişi bir sürü deneme yanılma yaptığı için de soket kullanır. 9+9 çift taraflı 18 bacağı bulunan bir şeyi havya ile sökmeyi denemek istemezsin. hele hele sıcaklık, ya da sızıntı akımlarından bozulan bir şeyi. (bkz: swh)

peki bacaklı değilde bakırlı yüzeye monte edilen bir entegre nasıl sökülüp takılacak. yağlayıp ballayıp fırına vereceksin. (bkz: swh) şaka değil. bu işin profesyonel halinde kartın lehim gelecek yerlerinin boşluğu olan elek denilen bir yüzeyin altına kart koyuluyor ve krem lehim sıvanıyor. sadece lehim olması gereken yüzeye lehim geliyor. sonra dizgi makinesi malzemeleri diziyor. sonra da fırına veriliyor. lehim eriyip malzemeyi tutuyor.

peki biz nasıl yapacağız? eğer bakır yüzeye smd bir malzeme tutturmak istiyorsan pürmüz varsa purmüz fena bir yöntem değil. pürmüz dediğimiz şey bir saç kurutma makinasının daha fazla sıcak üfleyeni bir alet sadece. eğer bundan yoksa krem lehimi sür, malzemeleri üzerine diz. mikro dalga fırına at gitsin. (bkz: swh) ocakta da yapabiliyorsun fakat tava gibi bir şeye atman lazım. yoksa kart yanıyor.

kart üretiminde yok kardeş ben asitti masitti uğraşmam diyorsan biraz beklemeyi göze alıp çinden bastırtabilirsin gayet ucuz bir sekilde. yurtiçinde baktım, izmirde bir firma 10x10 cm'lik 5 adet kartı 57 dolara basıyordu. çinde bir firmaya baktırdım o da 5 dolar diyordu. biraz araştırma yapmak lazim yani. uygun fiyat illa bulunur.

peki trevor kardeş iyisin hoşsun da bu bilgisayardan çıktı alma işleri nasıl oluyor diyeceksin. haklısın da. bunun için de proteus programını kullanacaksın. proteus programının iki kısmı vardır.

birincisi isis yani devreyi simüle ettiğimiz kısım. valla çatır çatır her şeyi simüle edebiliyor. yazılımını yapıp ister ardunio ister pic'i test edebilirsin.

ikinci kısım ares baskı devreyi çizme yeri. ilk başta simüle ettiğin devreyi de baskı devre ortamına aktarabilirsin, sıfırdan da çizebilirsin. kılıf tipleri muhabbeti burada devreye giriyor. ona göre seçimini yapabilirsin. senin kartın elle çizilemeyecek kadar hassas olduğu için mecbur bilgisayardan çizeceksin yolu yok. ister ütü ile karta aktar istersen çin'deki firmaya yolla bunu yapacaksın. (bkz: swh) öğrenmesi çok ahım şahım bir olay değil. kolaydır.

eğer ben bir firmaya yaptıracağım dersen şöyle bir şansın da oluyor. ben hiç iki tarafı da bakırlı plaket görmedim satılan. fakat profesyonel kart tasarlarken 9 katmana kadar yol çizebiliyorsun. bu katmanlar üst üste. merak etme 9 katmanlı bir devre olsa olsa anakart olur herhalde. fakat sen alt kısmı da üst kısmı da bakır yollu bir devre tasarlayabilirsin ya da tasarlatabilirsin. bu da ek bilgi olsun.

proteusun kullanımı basittir. çoğu malzemenin delik yerleşimi hazırdır. sadece onun kılıf tipini, iki bacak arası mesafeyi ve bacak sayısını teyit etmen yeterlidir. oldu da kütüphanede sana uygun bir şey bulamasan bile kendin de sıfırdan oluşturabilirsin. devre şeması şöyle görülür. (bu arada transistörle sürulüyor sanırım digitler hadi yine iyisin).



baskı devre şunun gibi görülür ares'te.


hatta proteus o malzemenin 3d görüntüsünü de simüle edebilir.


hatta ve hatta diyelim ki bacam yerleşimini yaptığın kebdi oluşturduğun bir malzeme var, onun 3d dosyasını da step ya da iges formatında o çizdiğin deliklerin üzerine oturtabilirsin. örneğin geçen gün 16 pinli lcd ekran ile delikler arasına büyük l şeklinde uzatma yapmam gerektiğinde kendim yapıp koymuştum. gerçi o benim dallamalığım muhtemelen. kütüphanede arayıp bulamadım. büyül l şeklindeki jumper'i da solid'de çizmiştim.

benden bu kadar. şunu yazıp kitaba çevirsem para kazanırdım be. kıymetini bil. (bkz: swh) sağlıcakla kal.

#3355652 şu tanımda digit sürmek diye bir şeyden bahsetmiştim. digit dediğimiz şey aha da şu;



büyük boyutlusu var, küçük boyutlusu var, teklisi var, dörtlüsü var. çeşit çeşit. aşağıdaki entegre de mikroişlemciden gelen bilgiyle digit'i sürmeye yarayan entegrenin çizimle gösterilmiş hali. ben 7447'yi rastgele internetten buldum da koydum. farklı şekilde çalışanları da illa ki vardır.



çalışma sistemi çok basit. mikroişlemciniz olmasa bile binary biliyorsanız istediğiniz rakamı yaktırabilirsiniz. entegreye 0100 kodu gönderilmiş. decimal yani ondalık değerini hesaplamak için arapça gibi sağdan başlayarak her hanenin üzerini 2 katı arttırıyorsunuz.
8 - 4 - 2 - 1
0 - 1 - 0 - 0

altta binary kodda 1 olan rakamların üstündeki rakam neyse onları toplayarak gidiyorsunuz. örnekteki devrede sadece en sağdan 3. hane 1. üzerindeki rakam 4. digitimize bakıyoruz 4.

bunun neden yapıyoruz peki? direkt işlemci ile süremez miyiz? bacak sayın yeterse sürersin. ama 4 hanenin her 9 rakamının 7 dilimini tek tek hesaplaman gereklidir. onun yerine 4 hanelik binary code daha derli topludur.

yolun bundan sonrasını tahminlerle gideceğiz çünkü datasheete bakmak lazım. geçen gün transistörle digit sürülen bir örnek de atmıştım. transistörler aynı anda çok akım çekerse digitleri sürmeye yetmeyebilir. bunun icin mosfet falan kullanılıyor ama bu sefer devreyi koluna değil çantana atmak zorunda kalırsın muhtemelen. zaten saçma bir şey dediğim konu. muhtemelen bu display sürücü entegreler mikroişlemciden çok çok az akım çekiyor. adamlar yaptıysa vardır bir sebebi kardeşim uzatmayalım işte. (bkz: swh)

benim aklıma takılan bir konu daha var. gene ne var trevor? diye kulağımın çınladığını hisseder gibiyim. (bkz: swh) ds1302 yani saat modülünden gelen bilgiyi lcd ile sürmenin kodları internette zibil gibi. display olursa ne olacak o konuda gram fikrim yok. muhtemelen lcd'den de kolay bir şey ama bilmeyince kolay olmuyor tabi. onu araştıracağım. biz size döneriz. (bkz: swh)

fenamı işte sıfırdan beyin egzersizi ile başladık tasarım sürecimiz ilerliyor.

kendime not: lan bu kadar araştırip ölçüp tartacağına al malzemeleri otur yap.

kendime cevap: ama böyle araştırması zevkli oluyor. (bkz: swh)

#3361572

zürafalara şarkı söyletip, filleri zıplatacağımız günlere!

sen istediğini diyebilirsin meja balım, sana her şey serbest.
seviliyorsun.. çok..

#3363422
"hiçbir delile dayanmadan sırf dillerinizin yalan yere nitelendirmesiyle, “şu helâldir, şu haramdır” demeyin. böyle yapmakla allah adına yalan uydurmuş olursunuz. allah adına yalan uyduranlar ise asla kurtuluşa eremezler." (nahl sûresi, 116)

bu kısma kadar büyük bir ciddiyetle okudum ta ki nahl suresi yazısını görene kadar.
sanki nah çeker gibi olmuş.

#3363603 değiştircem mejastem.
sen rahat ol. *
anlattım yazara zaten.

kanadımı kırdılar uçamadım anne
sözliğe soktular
koşturdum

şimdi bir içime doğma yaşadıktan sonra meja'nın ekşi'deki kokosh olduğunu okudum buradan. şöyle bir ağzım ayrık kaldı aslında (12 saniye kadar). hemen yüzüme su çarptım ve kepçeyle bir süre kafama vurup sakinleştim. kendisi ile tanışmasam da, gıyaben severen takip ettiğim hoş bir yazardır ekşide. fizikle az buçuk, (bayaa buçuk) iştigal eden ve internette bazı abilerle bazı teoremler üzerinde çalışan bir bey olarak, meja gibi insanların sayısı azdır sanal ortamda malumunuz. böyle alımlı hoş fizikçi dişil enerjimiz yok pek. the big bang theory'de bile fizikçi leslie winkle'dı bilen bilir nefis laf sokar kendileri sheldon'a.

işte ben bu noktada kendimle gurur duydum.

çünkü çok efendi adammışım gerçekten, ben de bu kadarını tahmin etmezdim.. düşünün, bu kadar benzer konularla ilgili olduğum hoş bir insana, meja hanıma dahi, en ufak bir rahatsızlık vermemişim ekşi'de. onun meja olduğunu bilmediğim zamanlarda bile gık demedim. neler duyuyoruz azizim hemen iki ortak noktası çıkınca "aaa ben de osman tambuk dinlerim" diye taciz edenler, neler neler. yalnız bir noktayı da itiraf etmem gerek, onlara şu an karnım ağrıdı gülmekten. kızmasın ama meja'yı ekşi'de ilk gördüğümde içimden, "nasa gibi karı bu, bakmaz" cümlesi geçmişti. evli olduğunu okudum ya da düşündüm diye hatırlıyorum (unuttum). şu an bu cümleyi burada yazarken "kadın" olarak yontmak istemedim o kelimeyi. o zamanlar kendisinin, feministler derneği normal sözlük bölge başkanı olduğunu bilmiyordum zaten. itirafım için kusuruma bakmasın. yalnız bunu hatırlayınca fena güldüm hocam. güzel tesadüf oldu bu.

ek olarak kokosh'a fizikli fizikli yürüyen çok komik tipler oluyor ekşi'de. anlatamam okumanız lazım. "peki rüzgar neden esmeli elektromagnetizmalı çatılarda" türünden uzaklara dalıyor bu kardeşlerimiz soru sorma şeklinde. her tür "doğa yürüyüşünü" çakozlayan bir amca olarak, bunların içinden bir kaç kişiyle dalga geçerken acayip güldüğümü hatırlıyorum. "kokosh hanım ne der acaba" gibi soru sormuştu sanırım birisi dslkdj. altına dalmıştım (unuttum bunu da)

görüldüğü gibi, ister gök bilimi olsun, ister coup de grace hocamızın sevecen bacı yüzü olsun, ne olursa olsun kimseyi özelden rahatsız etmeyerek harika bir hayat sürdürüyorum. bence her normal sözlük erkeği bu şekilde yapmalı ve içine atmalı sürekli hep + kepçe. gittikçe bağ kurduğum normal'in olayını anladım. bakıyoz burda sadece. bu figürler ondan var. "aaa offf vay anasını" diyoruz. arada kalın camlı vitrin var. koşup toslıuyoruz dskljs.

bunlar bile işin şakası tabi. kendisini ismen cismen tanımasam da, meja bacıma da, varsa eşi/sevdiklerine de mutlu günler diliyorum elbette. yalnız bu teorik fizikçilik kadınları şey ediyor böyle... x30 ediyor yani bence. tavsiye ederim gençlerimize de. çok güzel bir meslek seçmişsin meja hocam. cidden büyüleyici. yolun açık olsun.

ps: yoldaş bacım, başka kaldı mı bu sitede toplamadığın? nasıl bir insansın acaba seni de çok merak ettim şu an. kate moss'u da getir gençlik aşkım. liv tyler'da gelsin. bu nedir babacım dream team yapmış adam *
